點接觸型二極管的特性、結構及分類

點接觸型二極管是在鍺或硅材料的單晶片上壓觸一根金屬針后，再通過電流法而形成的。因此，其PN結的靜電容量小，適用于高頻電路。點接觸型與面結型相比，較少適用于大電流和整流。因?yàn)闃?gòu)造簡單，所以價格便宜。下面小億為大家?guī)碓骷R(shí)科普，講講二極管的特性、結構及分類，快來看看吧！

點接觸型二極管的特性

1、正向特性
在電子電路中，將二極管的正極接在高電位端，負極接在低電位端，二極管就會導通，這種連接方式，稱為正向偏置。必須說明，當加在二極管兩端的正向電壓很小時，二極管仍然不能導通，流過二極管的正向電流十分微弱。只有當正向電壓達到某一數值（這一數值稱為“門坎電壓”，又稱“死區電壓”，鍺管約為0.1V，硅管約為0.5V）以后，二極管才能直正導通。導通后二極管兩端的電壓基本上保持不變（鍺管約為0.3V，硅管約為0.7V），稱為二極管的“正向壓降”。

2、反向特性
在電子電路中，二極管的正極接在低電位端，負極接在高電位端，此時二極管中幾乎沒有電流流過，此時二極管處于截止?fàn)顟B(tài)，這種連接方式，稱為反向偏置。二極管處于反向偏置時，仍然會有微弱的反向電流流過二極管，稱為漏電流。當二極管兩端的反向電壓增大到某一數值，反向電流會急劇增大，二極管將失去單方向?qū)щ娞匦裕@種狀態稱為二極管的擊穿。

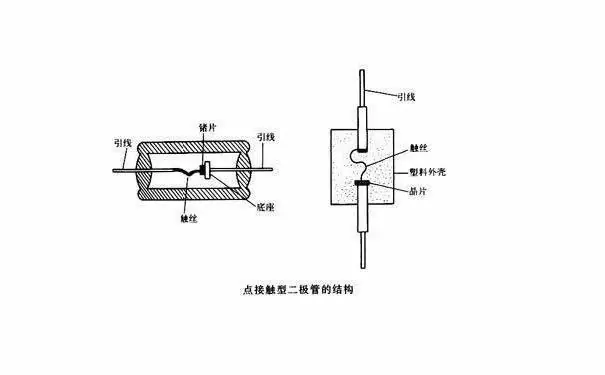

點接觸型二極管的結構

點接觸型二極管是由一根根細的金屬絲熱壓在半導體薄片上制成的。在熱壓處理過程中，半導體薄片與金屬絲接觸面上形成了一個PN結，金屬絲為正極，半導體薄片為負極。

點接觸型二極管的金屬絲和半導體的金屬面很小，雖難以通過較大的電流，但因其結電容較小，可以在較高的頻率下工作。點接觸型二極管可用于檢波、變頻、開關等電路及小電流的整流電路中。

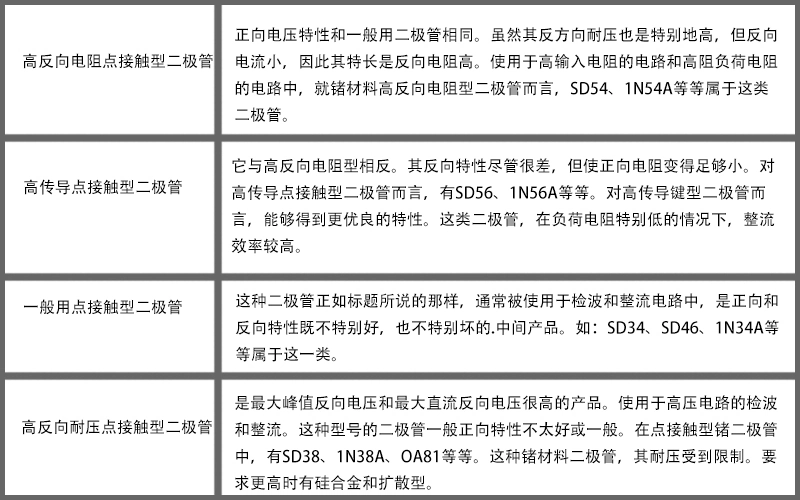

點接觸型二極管的分類
