貼片穩壓二極管

貼片穩壓二極管是穩壓二極管的一種，是一種直到臨界反向擊穿電壓前都具有很高電阻的半導體器件，穩壓二極管可以串聯起來以便在較高的電壓上使用，貼片穩壓二極管分為玻璃和塑膠它們的封裝個尺寸都不一樣，那下面就來講解下貼片穩壓二極管封裝和尺寸。

貼片穩壓二極管封裝

貼片穩壓二極管有兩種類型的，一種玻璃系列的，另外一種是塑膠系列的。

玻璃貼片穩壓二極管常用的是：LL34（1/2W)和LL41(1W）這兩種封裝 還有一種LS-34的封裝，這個我們不常用，玻璃常用型號：LL4148 LL34  2.2V LL34—75V LL34（1/2W 玻璃），3.3V—56V LL41（1W 玻璃），這系列的玻璃封裝比較常用

  塑膠貼片穩壓二極管塑的常用封裝包括：SOD-123  SOD-323  SOD-523這三種封裝，常用的型號：2.2V—75V穩壓系列。

貼片二極管尺寸大全

0402=1.0*0.5mm  SOD-723 ：1.4*0.6mm

0603=1.6*0.8mm  SOD-523 ：1.6*0.8mm

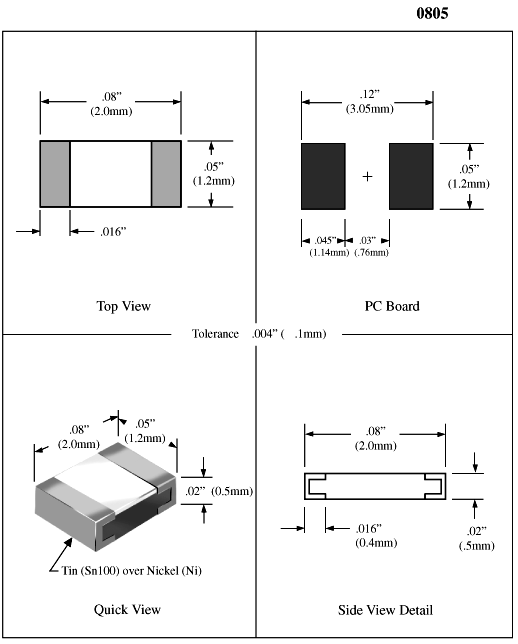

0805=2.0*1.2mm  SOD-323 ：2.65*1.3mm MicroMelf：1.9*1.2

1206=3.2*1.6mm  SOD-123 ：3.7*1.6mm MiniMelf ： 3.5*1.5

例如：1206：表示那個元件的長120mil，寬60mil

mil：PCB 或晶片布局的長度單位，1 mil = 千分之一英寸。

1mil=0.00254cm
