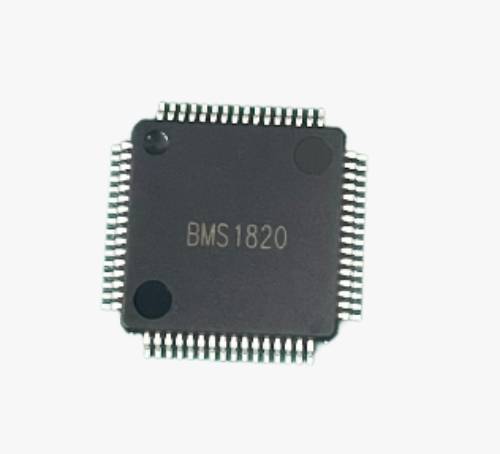

EMBMS1820

產品參數：

支持的串?dāng)?shù) 18
工作溫度范圍 –40℃-125℃
工作電壓范圍 16V -95V
睡眠模式靜態電流 8.5uA
電壓采樣精度 ±3.0mV
通訊方式 SPI/隔離通訊
菊花鏈通訊速率 2.5Mbps/2Mbps
耐負壓能力 均衡Pins：±12V
均衡電流 350mA
封裝/引腳/尺寸：

EMBMS1820PJP/薄型四方扁平封裝（帶外露焊盤），64 引腳，尺寸為 12 毫米 ×12 毫米，最大高度為 1.6 毫米

特性：

*可測量多達 18 個串聯電池電芯
*每電芯 3.3V 時的最大全壽命總測量誤差（TME）：±3mV（-40℃至 125℃溫度范圍）
*適用于高壓電池系統的可堆疊架構
*內置隔離式菊花鏈通信接口
*2.5Mbps 隔離式串行通信速率
*采用單根雙絞線，傳輸距離可達 100 米
*低電磁干擾敏感性和輻射
*支持雙向通信，具備斷線保護功能
*329 微秒內完成系統內所有電芯測量
*同步電壓和電流測量功能
*16 位 Δ-Σ 模數轉換器（ADC），配備可配置三階噪聲濾波器
*可編程 PWM 控制的最大 350mA 被動電芯均衡功能
*無需外部保護即可熱插拔：S0 至 S18、IPA、IPB、IMA、IMB 引腳耐壓 ±12V；C0 至 C18 引腳耐壓 - 6V 至 + 12V
*9 個通用數字輸入 / 輸出或模擬輸入通道
*支持溫度或其他傳感器輸入
*可配置為 I²C 或 SPI 主控制器
*8μA 睡眠模式供電電流
*支持母線連接設計
*64 引腳薄型四方扁平封裝（帶裸露散熱焊盤，LQFP_EP）
說明：

EMBMS1820 是一款多電芯電池監控器，它能夠測量多達 18 個串聯連接的電池電芯，總測量誤差（TME）小于 3.0 毫伏。電芯測量范圍很寬，為 0 伏到 5.5 伏，這使得該設備適用于大多數電池化學體系，比如鎳鈷錳（NCM）電池、磷酸鐵鋰（LFP）電池、鈉離子電池以及鉛酸電池等。所有 18 個電芯能夠在 329 微秒內完成測量，并且可以選擇較低的數據采集速率，以實現更高的降噪效果。
多個 EMBMS1820 設備可以串聯連接，從而允許對堆疊的高壓電池組中的電芯進行同步監控。每個 EMBMS1820 都有一個隔離式菊花鏈通信接口，用于高速通信（EMiso），具備抗射頻干擾能力，可實現長距離通信。多個設備以菊花鏈形式連接，所有設備只需連接一個主處理器。這種菊花鏈可以雙向運行，即使通信路徑出現故障，也能確保通信的完整性。
該設備可以直接由電池組供電，也可以由隔離電源供電。它集成了對每個電芯高達 350 毫安的被動均衡功能，每個電芯都可進行獨立的脈沖寬度調制（PWM）占空比控制。其他特性包括一個集成的 5 伏穩壓器、9 個通用輸入輸出端口，以及一種睡眠模式，在睡眠模式下，電流消耗降低至 8 微安。

EMBMS1217H

產品參數：

器件類型 電池模擬前端AFE芯片
最小串?dāng)?shù) 10
最大串?dāng)?shù) 17
VCC(Max) 110V
溫度范圍 -40℃-85℃
通訊方式 I2C
電壓精度 ±5mV
電流精度 ±20μV@±5mV輸入范圍，±0.1%@±250mV輸入范圍
溫度精度 ±1℃@-40℃～85℃
特征 電壓采集，集成庫侖計，溫度采集，數字輸出，集成高邊NMOS充放電管驅動控制，集成溫度/電壓/電流/MOS/采集斷線檢測/保險絲熔斷等硬件保護，內置硬件自主均衡，I2C通訊，內置LDO，管腳耐負壓
封裝 LQPF48

封裝/引腳/尺寸：

EMBMS1217H 采用 LQPF48 封裝，這是一種薄型四方扁平封裝（LQFP），有 48 個引腳，尺寸為 7.00 毫米 ×7.00 毫米 ×1.40 毫米。

特性：

*支持10-17串電芯

*可單獨使用，也可與MCU搭配使用
*高精度電壓 ADC 檢測：常溫精度，±5mV @2V～4.25V；
*高精度電流 ADC 檢測和庫侖計算：常溫精度，±20μV@±5mV；±0.1%@±250mV；
*電芯溫度 ADC 檢測：精度，±1℃@-40℃～85℃;
*過充保護(OV)及二次過充保護(SOV)，過放保護(UV)；
*充電高溫保護(OTC)，充電低溫保護(UTC)，放電高溫保護(OTD)及放電低溫保護(UTD)；
*充放電管高溫保護(MOT)(可配)，器件內部過熱保護(OHT)；
*放電過流 1 和 2 以及短路保護(OCD1, OCD2 和 SCD)，充電過流 1 和 2 保護(OCC1 和 OCC2)；
*電芯連接斷線檢測及保護(CO)；
*支持二級保護 PF 輸出(驅動保險絲熔斷)；
*內置電壓電流同步測量功能；
*內置硬件自主均衡和軟件均衡；
*內置采集線斷線檢測功能；
*內置一路 3.3V/5V 可帶載 10mALDO 電源，內置一路 3.3V/5V 可帶載 30mALDO 電源；
*內置LDO 輸出電壓測量和芯片工作電壓測量提供系統自檢，內置LDO 短路限流，過流保護和過溫保護；
*內置負載插拔及充電器插拔檢測功能；
*支持 0V 禁充放和充電截止(EOC)保護(可配)；
*內置高邊 NMOS充電管/放電管電荷泵驅動；
*內置高邊 PMOS 預充電管電流/預放電管電流驅動；
*支持可達 4 路外部溫度測量(可配)；
*外部 ECTRL 控制放電管；
*支持電子鎖；
*400kHz I2C 通信接口，CRC-8 校驗；
*內部事件中斷輸出；
*電芯采集管腳差分耐壓±100V，支持50～10Kohm 限流電阻；
*Full Power/Normal Sleep /Deep Sleep/Shut Down模式: 130μA/ 60μA/ 10μA/1μA@25℃
說明：

EMSBMS1217H 是一款高集成高精度鋰電池監控及全方位安全保護的AFE芯片，且具有高邊NMOS充放電管驅動 控制，適用于10-17串三元鋰或磷酸鐵鋰等多種電池包應用。 該芯片可以獨立完成周期性自動掃描測量每節電芯電壓，每個外部溫度，充放電流以及電池包的總電壓，根 據配置的保護閾值和延遲時間，完成相應的保護功能，自主釋放，自主電芯均衡，以及電芯電壓采集斷線的自主檢 測和保護。 該芯片也可與外部單片機MCU融合應用，除了上述硬件本身自主提供的功能外，還可以有零伏禁充放保護以 及充電截止功能。同時MCU還可以參與安全事件的釋放，充放電管的控制以及庫侖計的管理。
